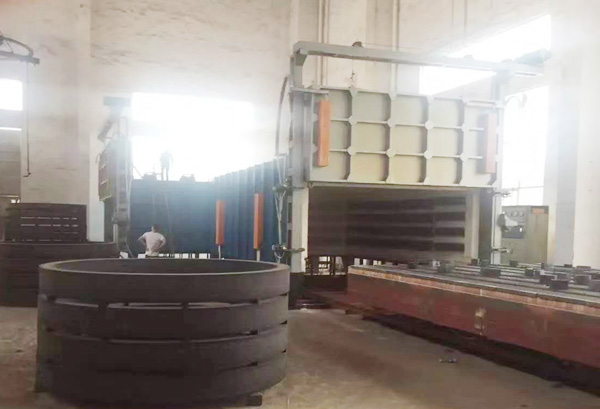

臺車爐是標準JN型周期式作業爐，CJN結構，采用復合纖維保溫，C輕質高強度真空球JN磚，防掉絲上斜20°擱絲磚，爐口防工件撞擊磚，自動密封臺車和爐門，一體化連軌，不需基礎安裝，放在水平地面即可使用。臺車爐主要用于高鉻、高錳鋼鑄件、灰口鑄鐵件、球墨鑄鐵件、軋輥、鋼球、破碎機錘頭、耐磨襯板淬火、退火、時效以及各種機械零件熱處理之用。

臺車爐通用結構簡介

一般臺車爐外殼由鋼板和型鋼焊接而成，爐體底部與臺車輕軌連為一體，用戶不需要基礎安裝，只須放于平整的水泥地面即可使用，電爐爐襯材料采用C輕質0.6g/㎝JN耐火保溫磚砌筑，夾層置硅酸鋁纖維毯保溫，爐殼與爐襯硅鋁釬夾層之間填充膨脹至石粉保溫，爐口采用重質防撞磚、臺車面層重質高鋁防壓磚。電爐爐體與臺車之間采用迷宮式耐火材料砌筑外，還用通過自行動作的密封機構來減少電爐的熱輻射及對流損失，并可改善爐溫均勻性。本電爐加熱元件均為螺旋狀發熱體，擱置在爐側擱絲磚及臺車砌體上，加熱元件材料為國際通用0Cr25AL5，元件zui高使用溫度1200℃。

臺車上安裝有鉻錳氮耐熱鋼爐底板或1200℃碳化硅爐底板以承載工件之用，為了防止工件加熱后產生氧化皮通過爐底板的縫隙落入底部加熱元件周圍而造成加熱元件的損壞，需要經常定期地吹掃臺車爐底板下方的氧化皮，一般每周吹掃一次，吹掃時將爐底析吊起，用壓縮空氣將電阻絲槽內的氧化皮屑吹掃干凈。

爐門的升降是通過滾動輪在導軌上，上下滾動而實現的，這樣既保證了關閉爐門時爐門砌體與爐體砌體之間的吻合密封，又保證了在開啟的過程中不會摩擦損傷砌體，爐門及臺車運動均是由電動機通過蝸輪蝸桿減速機減速，鏈條傳動來提供的，并裝有電磁制動器進行適當?shù)恼{(diào)整。

為提高爐溫均勻性，電爐采用多區加熱，并在爐門和后墻上布置加熱元件，加熱元件布置圖及接線圖，電阻絲繞制成形圖均附在技術文件中，應妥善保管，以便將來維修更換。

大功率電爐配套多臺電爐自動控溫柜，分別對多區加熱進行自動控溫和對爐門臺車運行控制，每臺電柜上裝有二塊儀表，一塊為中園圖自動記錄儀，主要對爐溫進行自動控制和自動記錄，另一塊為數顯控溫儀，主要對爐溫進行C溫自動斷電保護，并具有當主控儀表損壞時，代替主控儀表進行自動控溫的功能，當作C溫報警斷電保護功能使用時，應將儀表設定溫度調整到高于主控儀表50℃范圍。

大功率電爐配套多支熱電偶、多根補償導線、分別與多臺電柜的儀表配合使用。

臺車爐出廠時配套自動控溫柜、熱電偶、補償導線、爐底板一套、爐外輕軌。用戶自備安裝用所有連接導線、埋地下水管等，供方派人指導安裝接線及調試。

JN型全纖維臺車爐，本系列電爐外殼有鋼板和型鋼焊接而成，爐體底部與臺車輕軌連為一體，用戶不需要基礎安裝，只須放于平整的水泥地面即可使用。

爐襯采用全纖維結構，相對磚式爐膛JN60%左右，采用優質長纖維刺毯為原料，使用Z用設備根據爐體制成各種規格，并在加工過程留有一定的壓縮量，以保證模塊在砌筑完畢后，每塊陶瓷纖維塊在不同方向膨脹，使模塊之間互擠成無間隙的整體，達到完好蓄熱效果，而且該產品施工方便快捷，均能直接固定于爐殼鋼板的不銹鋼錨圓釘上。與其它產品相比優點為低導熱，低熱容量，優良的腐蝕性能，優良的熱穩定性及熱抗震性、絕熱性，并且錨固件設置于爐體冷面，提高了纖維的耐高溫強度。

加熱元件采用高溫電阻合金絲繞制成帶狀和螺旋狀，分別吊掛在爐側、爐門、后墻及安放臺車擱絲磚上，并用高鋁瓷釘固定，安全簡潔。

臺車上安裝有耐壓抗高溫的鑄鋼爐底板，以承載工件之用。為了防止工件加熱后產生的氧化皮通過爐底板間的縫隙落入加熱元件周圍而造成加熱元件損壞，因此爐底板與爐體接觸處采用插入式接觸。為保證正常使用，需要經常吹掃臺車爐底板下方的氧化皮，一般每周吹掃一次，吹掃時將爐底板吊起，用壓縮空氣將電阻絲槽內的氧化皮屑吹掃干凈，注意防止氧化皮卡在爐絲內引起短路。

爐門裝置由爐門、爐門提升機構和爐門壓緊裝置組成。爐門殼體由型鋼與板材焊接而成牢固框架結構，內用耐火纖維壓制模塊疊鋪而成，要求保溫性能好，重量輕等。爐門的提升裝置采用電動裝置，主要由爐門架、爐門提升橫梁、減速器、鏈輪、傳動軸和軸承等部分組成，爐門升降通過減速器上正反傳動來帶動爐門的升降。爐門提升減速器還配有剎車裝置，可以有效防止爐門在升降過程中產生位移。爐門壓緊裝置采用國內先進的彈簧式壓緊結構，當爐子需要提升時，爐門的自重通過杠桿將爐門自動松開，并水平移出一段距離后上升，當爐門下降到位，爐門放下到臺車上的滑輪上面需壓緊時，由彈簧的彈力再通過杠桿將爐門水平移進到壓緊密封狀態，此種結構的壓緊裝置使爐門上的纖維平面與爐口棉之間無摩擦產生，具有安全性能好、使用使命長的特點。

臺車框架采用型鋼焊接成形，其鋼性保證在滿負荷下不變形。內用耐火磚砌筑，易碰撞部位和承重部位用重質磚砌筑，增強爐襯結構強度，臺車的行走采用自行式結構，由減速機傳動鏈輪帶動走輪在軌道上行走。臺車密封采用自動迷宮式結構和軟接觸雙密封，臺車進入爐內通過凸輪及滾輪斜面作用，自動升起后進行密封。臺車開出，該密封槽自動落下，密封槽內密封砂經加滿后即不必經常添加。臺車開出，爐門升降均為電動控制，配有電磁制動器，可防止慣性撞擊爐體，并且連鎖控制，即稍打開爐門后，自動切斷加熱元件，同時恢復臺車行走機構電源。爐門關閉到位后，自動切斷臺車行走機構電源，同時恢復加熱元件電源。

為了縮短冷卻工藝時間，爐頂可設有加快冷卻用排氣裝置。該裝置加熱時關閉，冷卻到一定溫度打開、關閉打開操作由操作人員在爐子一側通過手動機構或自動控制來完成。并可選配臺車傾斜卸料機構。電控部分主要包括溫控、操作兩部分。溫控采用國產數顯表交流接觸器實行普通位式控制，另配記錄儀記錄完整工藝曲線，并可C溫報警；操作采用按扭加燈光顯示，實現對臺車進出、加熱元件通斷及爐門升降等動作的控制，并設有連鎖裝置，當爐門升高工或關閉至一定位置時臺車可進行動作，安全可靠。（本爐型電控可選配PID智能控制柜）

臺車爐工作機理

臺車爐是屬于周期式作業爐，爐膛不分區域。臺車爐的結構：爐底為一可移動的臺車。加熱前，臺車在爐外裝料，加熱件放在Z用的墊鐵上，然后由牽引機構將臺車拉入爐內進行加熱，加熱之后再由牽引機構將臺車拉出爐外卸料，之后或用吊車將加熱的工件吊到鍛壓設備上進行加工。

安徽大新工業爐有限公司是安徽一家Z業制造各種臺車爐的廠家，廠家研發制造的臺車爐類型有臺車式退火爐、臺車式回火爐、臺車式淬火爐，可以用電加熱，也可以燃天然氣的！按可以要求量身定制
